Une salle de bains ne se mesure pas seulement en mètres carrés. Pour un projet de rénovation, il faut distinguer le volume réel de la pièce en mètres cubes et les volumes de sécurité qui déterminent où installer une prise, un éclairage ou un sèche-serviettes. Je vous donne ici les méthodes de calcul, les distances à respecter et les erreurs à éviter selon la NF C 15-100.
Les repères à retenir avant de poser une prise
- Volume de la pièce : longueur × largeur × hauteur moyenne.
- Volume 0 : intérieur de la baignoire ou du receveur, avec une protection IPX7.
- Volume 1 : au-dessus du point d’eau jusqu’à 2,25 m, avec une protection IPX5.
- Volume 2 : bande de 60 cm autour du volume 1, avec une protection IPX4.
- Hors volume : espace où les prises classiques peuvent être installées, sous réserve d’une protection différentielle de 30 mA.
Deux calculs différents pour une même salle de bains
Quand on parle du volume d’une salle de bains, on peut désigner deux notions qui n’ont pas le même objectif. Le premier calcul sert à connaître la quantité d’air contenue dans la pièce, notamment pour la ventilation ou l’estimation de certains travaux. Le second concerne les volumes électriques de sécurité autour de la douche et de la baignoire.
Calculer le volume en mètres cubes
La formule est simple : longueur × largeur × hauteur. Une pièce de 2,40 m sur 1,80 m avec une hauteur sous plafond de 2,50 m représente donc 2,40 × 1,80 × 2,50, soit 10,8 m³.
Avec un plafond mansardé, je conseille de prendre la hauteur moyenne entre le point le plus bas et le point le plus haut. Ce résultat est utile pour réfléchir au renouvellement d’air, mais il ne permet pas de décider si une prise est autorisée près de la douche.
Comprendre les volumes électriques
Les volumes électriques sont des zones tridimensionnelles définies autour des points d’eau. Ils ne correspondent donc pas au volume total de la pièce et ne se calculent pas en mètres cubes. Leur fonction est de limiter le risque d’électrocution dans une pièce où la peau mouillée réduit fortement la résistance du corps.
En 2026, la NF C 15-100 distingue les volumes 0, 1 et 2, ainsi qu’une zone située hors volume. L’ancien volume 3 n’est plus retenu dans cette organisation. Pour les détails d’application, les repères publiés par Legrand restent une base pratique, mais ils ne remplacent pas l’examen du chantier par un électricien.

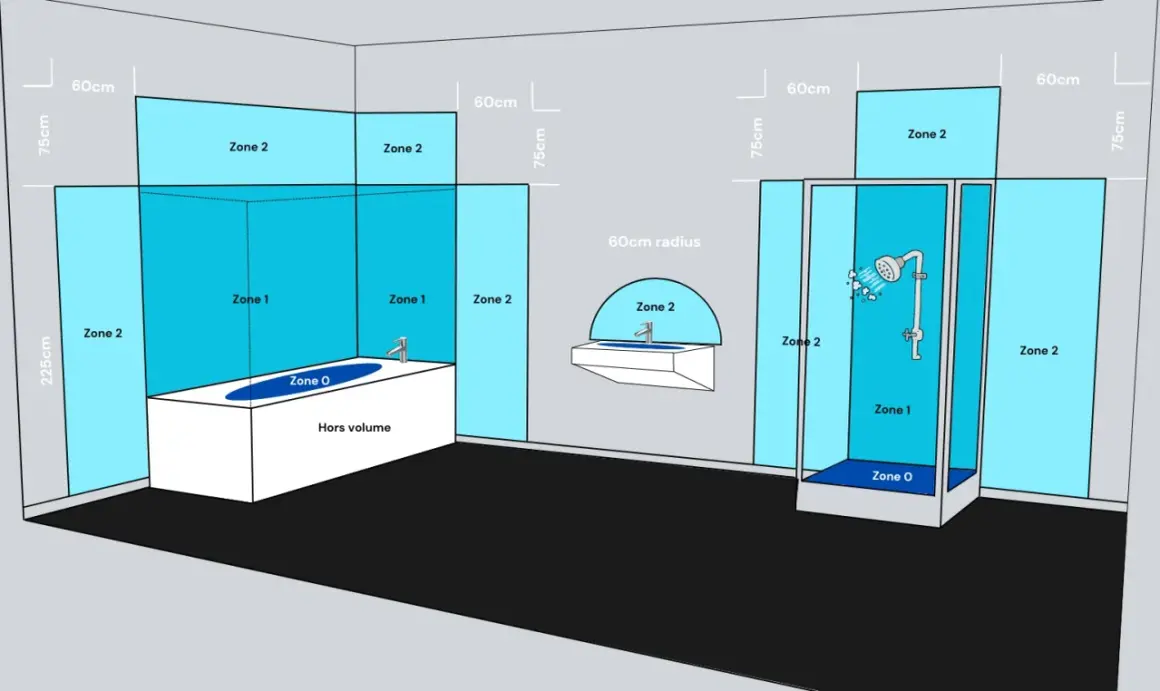

[search_image]schéma des volumes électriques salle de bains NF C 15-100 douche baignoire
Comment mesurer les volumes autour d’une douche ou d’une baignoire
Le point de départ est toujours le receveur de douche ou la baignoire. Il faut relever leurs dimensions, leur position dans la pièce et la hauteur des parois fixes. Une cloison vitrée fixe et suffisamment haute peut modifier la manière dont le volume est délimité, tandis qu’un simple rideau ne constitue pas une séparation de sécurité équivalente.
Le volume 0
Le volume 0 correspond à l’intérieur de la baignoire ou du receveur de douche, là où l’eau est directement reçue. Il inclut aussi le volume caché accessible situé sous une baignoire, un receveur ou un spa fixe.
C’est la zone la plus exposée. Les équipements électriques ordinaires y sont interdits. Seuls certains appareils en très basse tension de sécurité, généralement limités à 12 V en courant alternatif, peuvent être envisagés avec leur transformateur placé en dehors des volumes de sécurité.
Le volume 1
Le volume 1 se trouve au-dessus du volume 0, jusqu’à une hauteur de 2,25 m au-dessus du sol fini. Pour une baignoire, on part de ses bords. Pour une douche, la délimitation dépend de la configuration du receveur, de la douchette et des parois fixes.
Cette zone accepte uniquement des équipements prévus pour cet environnement, avec une protection adaptée de type IPX5. Un éclairage TBTS peut être admis, tout comme certains chauffe-eau sous conditions précises. Une prise de courant classique ou un interrupteur standard n’y ont pas leur place.
Le volume 2
Le volume 2 prolonge le volume 1 sur une distance de 60 cm, avec une limite de hauteur identique. Il forme une couronne de sécurité autour de la baignoire ou de la douche, ce qui explique pourquoi un mur qui semble suffisamment éloigné à l’œil peut encore se trouver dans cette zone.
Les appareils installés dans ce volume doivent présenter au minimum une protection IPX4. On peut notamment y prévoir certains luminaires ou appareils de chauffage de classe II, c’est-à-dire à double isolation, ainsi qu’une prise rasoir équipée de son transformateur de séparation. Les prises domestiques classiques restent interdites.
La zone hors volume
Tout ce qui n’appartient pas aux volumes 0, 1, 2 ou caché est considéré comme hors volume. Les règles générales de l’installation électrique s’y appliquent, mais la salle de bains doit tout de même rester protégée par un dispositif différentiel haute sensibilité de 30 mA.
Une prise avec terre peut donc être installée hors volume. En pratique, je préfère conserver une marge supérieure aux 60 cm réglementaires lorsque la configuration le permet, surtout près d’un lavabo ou d’une douche ouverte.
Quel matériel électrique peut être installé dans chaque zone
| Zone | Délimitation | Protection minimale | Exemples admis |
|---|---|---|---|
| Volume 0 | Intérieur de la baignoire ou du receveur | IPX7 | Équipements TBTS très spécifiques |
| Volume 1 | Au-dessus du point d’eau jusqu’à 2,25 m | IPX5 | Éclairage TBTS, certains chauffe-eau sous conditions |
| Volume 2 | 60 cm autour du volume 1 | IPX4 | Luminaire ou chauffage de classe II, prise rasoir |
| Hors volume | Reste de la salle de bains | Règles générales et différentiel 30 mA | Prise avec terre, lave-linge, sèche-serviettes |
L’indice IP indique le niveau de protection du matériel contre les corps solides et l’eau. Ainsi, IPX4 résiste aux projections, IPX5 aux jets d’eau et IPX7 aux effets d’une immersion temporaire. Un produit vendu comme « spécial salle de bains » n’est pas automatiquement autorisé dans tous les volumes.
Il faut aussi regarder la classe électrique. Un appareil de classe II possède une double isolation et ne doit pas être relié à la terre de la même manière qu’un appareil de classe I. Si un équipement se trouve à cheval sur deux zones, on retient toujours les exigences de la zone la plus contraignante.
Les protections indispensables dans une rénovation
Le découpage des volumes ne suffit pas à rendre une installation sûre. Tous les circuits de la salle d’eau doivent être protégés par un dispositif différentiel de 30 mA, capable de couper rapidement le courant en cas de fuite.
La liaison équipotentielle supplémentaire
La liaison équipotentielle supplémentaire, souvent appelée LES, relie entre eux les éléments conducteurs et les masses électriques concernés. Elle peut inclure les canalisations métalliques, les huisseries conductrices, certains éléments de baignoire ou de receveur et les conducteurs de protection des appareils.
Son objectif est de réduire les différences de potentiel entre deux éléments qu’une personne pourrait toucher en même temps. Les indications de Promotelec rappellent que cette liaison concerne notamment les volumes 0, 1, 2 et le volume caché.
Lire aussi : Câblage du tableau électrique - règles, calibres et erreurs à éviter
Les canalisations et les boîtes de connexion
Dans le volume 0, aucune canalisation ordinaire n’est admise, sauf les cas très particuliers liés à la TBTS. Dans les volumes 1 et 2, les canalisations doivent être limitées à celles nécessaires à l’alimentation des appareils autorisés et présenter une isolation équivalente à la classe II.
Une boîte de connexion, un transformateur ou un raccordement placé trop près de la douche constitue une erreur fréquente. Même si le luminaire lui-même est étanche, son alimentation doit aussi respecter la zone dans laquelle elle se trouve.
Les erreurs fréquentes dans les petites salles de bains
Dans une petite pièce, les 60 cm du volume 2 prennent rapidement toute la place disponible. C’est souvent à ce moment que l’on voit apparaître les mauvaises solutions, comme une prise installée juste derrière un meuble, un sèche-serviettes dont la sortie de câble tombe dans le mauvais volume ou une rallonge posée près du lavabo.
- Mesurer depuis le mauvais point, par exemple depuis le mur au lieu du bord du receveur.
- Oublier le volume caché sous une baignoire ou un bac accessible.
- Confondre IP44 et autorisation automatique dans le volume 2.
- Installer une prise à cheval sur deux zones sans retenir la règle la plus restrictive.
- Conserver une ancienne prise après déplacement de la douche ou de la baignoire.
- Poser une prise dans un meuble alors que sa façade ou son socle reste dans un volume interdit.
Pour une salle de bains étroite, le meilleur choix est souvent de déplacer les prises vers l’entrée ou sur un mur clairement hors volume. Une paroi fixe peut aider, mais je ne conseille jamais de compter sur une protection vitrée mal définie pour justifier une implantation électrique limite.
En rénovation partielle, les obligations dépendent de l’étendue des travaux et de l’état de l’installation existante. Dès que la douche est déplacée, que les cloisons sont ouvertes ou qu’un circuit est modifié, il faut refaire le plan des volumes au lieu de reprendre aveuglément l’ancien emplacement.
Une méthode simple pour valider son implantation
- Relever les dimensions de la pièce, du receveur, de la baignoire et des parois fixes.
- Tracer le volume 0, puis la hauteur de 2,25 m du volume 1.
- Ajouter les 60 cm du volume 2 autour du volume 1.
- Positionner chaque prise, luminaire, interrupteur, sortie de câble et appareil.
- Appliquer les exigences de la zone la plus contraignante lorsqu’un matériel traverse une limite.
- Vérifier le différentiel 30 mA, la mise à la terre et la liaison équipotentielle.
Je recommande de réaliser ce plan avant de poser les plaques, l’enduit ou un revêtement de finition. Une fois les murs carrelés ou recouverts de résine, déplacer une alimentation devient beaucoup plus coûteux et risque d’abîmer une finition qui aurait pu rester intacte.
Un électricien qualifié doit contrôler les cas particuliers, notamment les douches à l’italienne, les receveurs sans rebord, les baignoires balnéo, les plafonds mansardés et les parois partielles. La règle des 60 cm ne suffit pas toujours à décrire correctement une installation atypique.
Le bon calcul évite surtout les mauvaises reprises
Pour connaître la capacité d’air d’une pièce, utilisez la formule longueur × largeur × hauteur moyenne. Pour l’électricité, raisonnez plutôt en zones autour de la douche et de la baignoire, avec les limites de 2,25 m et de 60 cm.
Ce découpage paraît technique, mais il devient très concret sur un plan. En le réalisant avant la rénovation des murs et des sols, vous sécurisez l’installation, choisissez les bons équipements et évitez de devoir casser une finition neuve pour déplacer une prise mal placée.
