Câblage du tableau électrique - règles, calibres et erreurs à éviter

Un tableau électrique mal organisé peut provoquer des déclenchements répétés, compliquer une réparation ou, plus grave, créer un risque d’échauffement. Je vous propose ici une méthode claire pour comprendre le câblage du tableau électrique, choisir les sections et calibres adaptés, répartir les circuits sous les interrupteurs différentiels et repérer les erreurs qui justifient l’intervention d’un électricien.

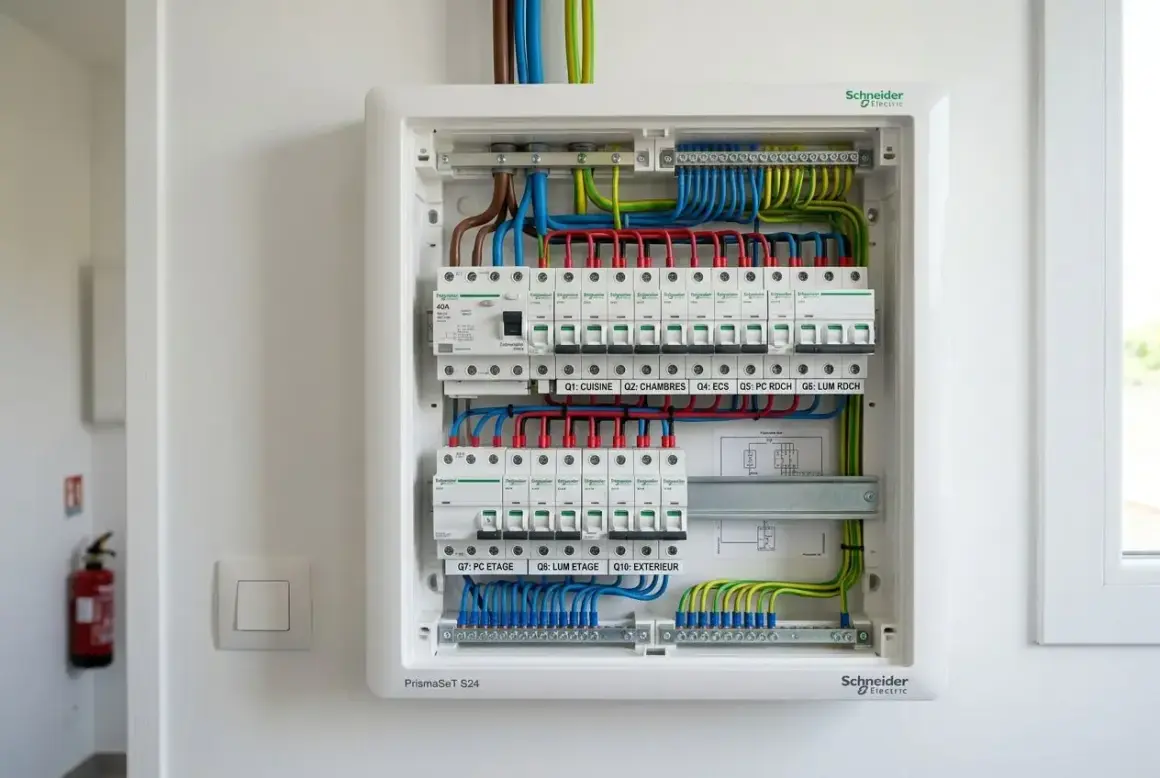

Un tableau électrique bien câblé suit une logique simple

Le tableau de répartition reçoit l’alimentation venant du disjoncteur de branchement, puis la distribue vers les différents circuits du logement. On y trouve principalement des interrupteurs différentiels, des disjoncteurs divisionnaires, des borniers de terre et de neutre, ainsi que des peignes de raccordement.

La distinction entre les protections est essentielle. Le disjoncteur divisionnaire protège les câbles contre les surcharges et les courts-circuits. L’interrupteur différentiel, lui, détecte une fuite de courant vers la terre et coupe l’alimentation pour limiter le risque d’électrisation.

Dans une installation résidentielle française, les circuits sont répartis par usage. L’éclairage, les prises, le chauffage, la cuisson et les appareils puissants ne doivent pas être mélangés au hasard. Cette organisation rend le tableau plus fiable et permet de conserver une partie de la maison alimentée lorsqu’un défaut apparaît.

Je conseille aussi de laisser une réserve de 20 à 30 % de modules. Un tableau rempli au millimètre devient vite pénible à modifier, surtout après une rénovation de cuisine, l’installation d’une borne de recharge ou l’ajout d’un chauffage électrique.

Préparer les circuits avant de toucher aux bornes

La partie la plus souvent négligée n’est pas le raccordement lui-même, mais l’identification des conducteurs. Avant toute intervention, il faut savoir quel câble correspond à quel équipement et vérifier si chaque circuit possède bien une phase, un neutre et un conducteur de protection relié à la terre.

Faire l’inventaire des départs

Commencez par établir une liste précise des circuits présents dans le logement. Notez séparément les points lumineux, les prises, les volets roulants, la VMC, le chauffe-eau, le four, les plaques de cuisson, le lave-linge et les autres appareils fixes.

• Attribuez un numéro à chaque départ.
• Repérez les conducteurs avec des étiquettes durables.
• Vérifiez la continuité du conducteur de protection.
• Contrôlez l’état de l’isolant et l’absence de cuivre abîmé.
• Mesurez la longueur des liaisons lorsque la chute de tension peut devenir importante.

Dans une maison ancienne, plusieurs circuits peuvent avoir été ajoutés au fil des années sans logique d’ensemble. Un ancien fusible, un fil de section insuffisante ou un neutre partagé entre deux circuits sont des signaux qui doivent inciter à arrêter les travaux et à demander un diagnostic professionnel.

Prévoir le matériel adapté

Un câblage propre exige des conducteurs de section appropriée, des embouts pour fils souples, des peignes compatibles avec les appareils et des obturateurs pour les espaces libres. Les bornes doivent rester accessibles et les fils ne doivent pas être pliés brutalement derrière les modules.

Les couleurs facilitent le contrôle. Le bleu est réservé au neutre, le vert et jaune au conducteur de protection, tandis que la phase est généralement noire, rouge, marron ou grise. Dans une installation existante, la couleur ne suffit toutefois pas à identifier un conducteur : seule une mesure réalisée avec l’appareil approprié permet de confirmer sa fonction.

Réaliser le raccordement sans improviser

[search_image]schéma de câblage tableau électrique résidentiel NF C 15-100 avec interrupteurs différentiels et disjoncteurs

Le raccordement suit une progression logique, depuis l’arrivée générale jusqu’aux circuits terminaux. Toute intervention doit être réalisée hors tension, après coupure du disjoncteur général et vérification de l’absence de tension avec un appareil adapté. Une simple position abaissée sur un disjoncteur ne constitue pas une preuve suffisante.

1. Fixez le coffret dans un emplacement accessible et suffisamment dégagé.
2. Installez les borniers de terre et de neutre ainsi que les rails modulaires.
3. Raccordez l’arrivée générale selon le schéma du fabricant et les prescriptions applicables.
4. Placez les interrupteurs différentiels en tête de chaque groupe.
5. Installez les disjoncteurs divisionnaires dans un ordre lisible.
6. Utilisez des peignes adaptés pour alimenter les disjoncteurs d’une même rangée.
7. Raccordez chaque départ sur la borne correspondante, puis rangez les conducteurs sans les écraser.
8. Étiquetez chaque protection avant la remise sous tension.

Les peignes horizontaux sont pratiques pour alimenter plusieurs disjoncteurs placés sur une même rangée. Ils doivent être compatibles avec la marque et le modèle des appareils. Les pontages réalisés avec des morceaux de fil de longueurs différentes donnent souvent un résultat fragile et rendent le contrôle beaucoup plus difficile.

Le serrage des bornes mérite une attention particulière. Une connexion trop lâche peut chauffer, tandis qu’un serrage excessif peut endommager la borne ou le conducteur. Lorsque le fabricant indique un couple de serrage, je recommande de le respecter avec une clé dynamométrique, surtout pour les arrivées de forte section.

Associer chaque circuit au bon calibre

Le calibre du disjoncteur ne se choisit pas selon la puissance supposée de l’appareil, mais en fonction de la section du conducteur, du mode de pose et de l’usage du circuit. Le tableau ci-dessous donne les associations courantes dans un logement, à confirmer selon la configuration exacte et la version applicable de la NF C 15-100.

Le point important est de ne jamais augmenter le calibre pour éviter qu’un disjoncteur déclenche. Remplacer un 16 A par un 20 A sans changer ni vérifier la section du câble peut transformer une petite nuisance en échauffement dangereux.

Pour un tableau secondaire, la section de la liaison dépend de la puissance disponible, de la longueur et de la chute de tension. Une liaison courte n’a pas les mêmes contraintes qu’un câble qui traverse toute une dépendance. Le choix doit donc être calculé, et non déduit d’une règle unique du type « 6 mm² suffit toujours ».

Répartir les protections différentielles avec méthode

Dans un logement, les circuits doivent être distribués sous des interrupteurs différentiels de sensibilité 30 mA. La norme impose notamment au moins deux interrupteurs différentiels dans les configurations concernées, avec au minimum un type A pour les circuits susceptibles de produire des composantes continues, comme les plaques de cuisson, le lave-linge ou une recharge de véhicule électrique.

Un interrupteur différentiel ne doit pas regrouper plus de 8 circuits. Il faut également éviter de placer tous les équipements importants sous le même appareil. Si le différentiel déclenche, une répartition équilibrée permet de ne pas perdre simultanément l’éclairage, le réfrigérateur et plusieurs appareils essentiels.

Type AC, type A et type F

• Type AC : adapté aux circuits classiques comme une partie de l’éclairage ou des prises.
• Type A : nécessaire pour plusieurs appareils électroniques de puissance, notamment les plaques et le lave-linge.
• Type F : intéressant pour certains appareils comportant un moteur ou une électronique sensible, lorsque la compatibilité et les recommandations du fabricant le justifient.

Le calibre du différentiel, souvent 40 A ou 63 A, se détermine selon la puissance des circuits placés en aval et la règle de calcul applicable. Un 63 A n’est pas automatiquement le meilleur choix, tout comme un 40 A n’est pas toujours suffisant. Je préfère répartir les circuits de façon équilibrée plutôt que de masquer une conception approximative avec un appareil plus gros.

Lire aussi : Peindre un carrelage de sol sans tout casser

Les circuits spécialisés méritent leur propre protection

Les équipements puissants doivent conserver une ligne dédiée depuis le tableau. Mélanger les plaques de cuisson avec les prises du plan de travail, ou raccorder un four sur une ancienne ligne de prises, crée une installation difficile à contrôler et parfois inadaptée à la charge réelle.

Cette séparation est particulièrement utile lors d’une rénovation de cuisine ou de salle de bains. Elle facilite le remplacement d’un appareil, limite les déclenchements en cascade et laisse une trace claire pour le prochain intervenant.

Contrôler le résultat et savoir quand déléguer

Un tableau peut sembler parfaitement rangé tout en présentant un défaut électrique. Avant la remise en service, il faut contrôler le serrage, la continuité de terre, l’isolement, le fonctionnement des différentiels et la cohérence entre chaque disjoncteur et son câble.

• Appuyez sur le bouton de test de chaque différentiel.
• Vérifiez que les circuits coupés correspondent aux étiquettes.
• Contrôlez l’absence de conducteurs dénudés hors des bornes.
• Assurez-vous qu’aucun neutre ne circule par erreur sous un autre différentiel.
• Recherchez toute odeur de chaud, trace brunâtre ou borne décolorée.
• Conservez un schéma à jour à proximité du coffret.

Pour situer le budget, le remplacement d’un tableau résidentiel coûte souvent environ 400 à 1 500 euros fourniture et pose comprises lorsque les circuits existants sont exploitables. Une rénovation avec reprise de câbles, création de lignes et ajout de protections peut atteindre 800 à 2 500 euros ou davantage, selon le nombre de rangées, la longueur des liaisons et l’état de l’installation.

Je déconseille fortement l’improvisation dès qu’il faut intervenir en amont du tableau, modifier une liaison de forte puissance, reprendre une installation sans terre ou résoudre des déclenchements incompris. Une rénovation électrique complète, une construction neuve ou une modification importante peut aussi nécessiter les contrôles et documents prévus pour la mise en service, notamment ceux associés au Consuel.

Le repérage qui rendra toute future rénovation plus simple

Un tableau électrique réussi n’est pas seulement conforme le jour de sa pose. Il doit rester compréhensible dans cinq ou dix ans. Un schéma simple, des étiquettes lisibles et quelques modules libres feront gagner beaucoup de temps lors de l’installation d’une nouvelle cuisine, d’une salle de bains rénovée ou d’un équipement connecté.

Retenez surtout cette logique : un câble adapté, un disjoncteur cohérent, un différentiel correctement choisi et un repérage durable. Si l’une de ces quatre bases manque, l’esthétique du coffret ne compense pas le risque technique.
