Une fenêtre mal mesurée peut transformer une rénovation simple en chantier compliqué. Pour savoir comment mesurer une fenêtre correctement, il faut distinguer le type de pose, relever la largeur et la hauteur à plusieurs endroits, contrôler l’équerrage et transmettre les bonnes cotes au fabricant. Je vous propose une méthode claire, avec les erreurs à éviter et un exemple concret de prise de dimensions.
Les bons réflexes pour obtenir une cote fiable
- Identifiez la pose avant de prendre le mètre.
- Mesurez la largeur et la hauteur en trois points.
- Conservez systématiquement la plus petite mesure.
- Notez les dimensions en millimètres, dans l’ordre largeur x hauteur.
- Contrôlez le niveau, l’aplomb et les diagonales.
Commencer par identifier le type de pose
La méthode dépend d’abord de la façon dont la nouvelle menuiserie sera installée. Une fenêtre posée sur un ancien dormant ne se mesure pas comme une fenêtre destinée à remplacer entièrement l’ancienne structure. Cette distinction est essentielle, car une cote correcte dans un cas peut être inutilisable dans l’autre.
La pose en rénovation
En rénovation, l’ancien dormant reste généralement en place et la nouvelle fenêtre vient se fixer dessus. Je mesure alors la largeur et la hauteur du passage disponible à l’intérieur de l’ancien cadre, sans inclure les anciennes ouvrants ni les habillages qui doivent être retirés.
Il faut aussi vérifier l’état du dormant existant. S’il est déformé, humide, attaqué par les insectes ou mal fixé dans le mur, conserver cette structure peut compromettre l’étanchéité. Dans ce cas, une dépose totale est souvent plus cohérente, même si elle demande davantage de travaux.
La pose en dépose totale
Cette solution consiste à retirer l’ancienne fenêtre et son dormant afin de repartir sur la maçonnerie. Les mesures se prennent dans le tableau maçonné, c’est-à-dire l’ouverture visible dans le mur, après avoir dégagé les éléments qui faussent la lecture.
La dépose totale permet de récupérer davantage de clair de vitrage et de corriger une pose ancienne, mais elle expose aussi les finitions intérieures et extérieures. Si les murs doivent ensuite être repris avec un enduit, une résine ou une peinture, je prévois toujours ces travaux après la validation de la menuiserie.
La pose en applique ou en tunnel
En pose en applique, le dormant est fixé contre le mur intérieur, souvent devant l’isolant. En pose en tunnel, il est installé dans l’épaisseur du mur. Dans les deux cas, la largeur du mur, l’épaisseur de l’isolation et la profondeur disponible doivent être relevées, car elles déterminent le choix du dormant et des tapées d’isolation.
| Type de pose | Mesure principale | Point de vigilance |
|---|---|---|
| Rénovation | Passage entre l’ancien dormant | État et rigidité du dormant conservé |
| Dépose totale | Ouverture du tableau maçonné | Jeu de pose et état de la maçonnerie |
| Applique | Tableau et épaisseur du doublage | Isolation, tapées et recouvrement |
| Tunnel | Largeur et hauteur dans l’épaisseur du mur | Profondeur et régularité des tableaux |
Prendre la largeur et la hauteur sans se tromper
Munissez-vous d’un mètre ruban rigide, d’un niveau, d’un crayon et d’une feuille de relevé. Je conseille de travailler à deux pour les grandes ouvertures, car un mètre qui se courbe ou glisse peut facilement créer plusieurs millimètres d’écart.
Mesurer la largeur

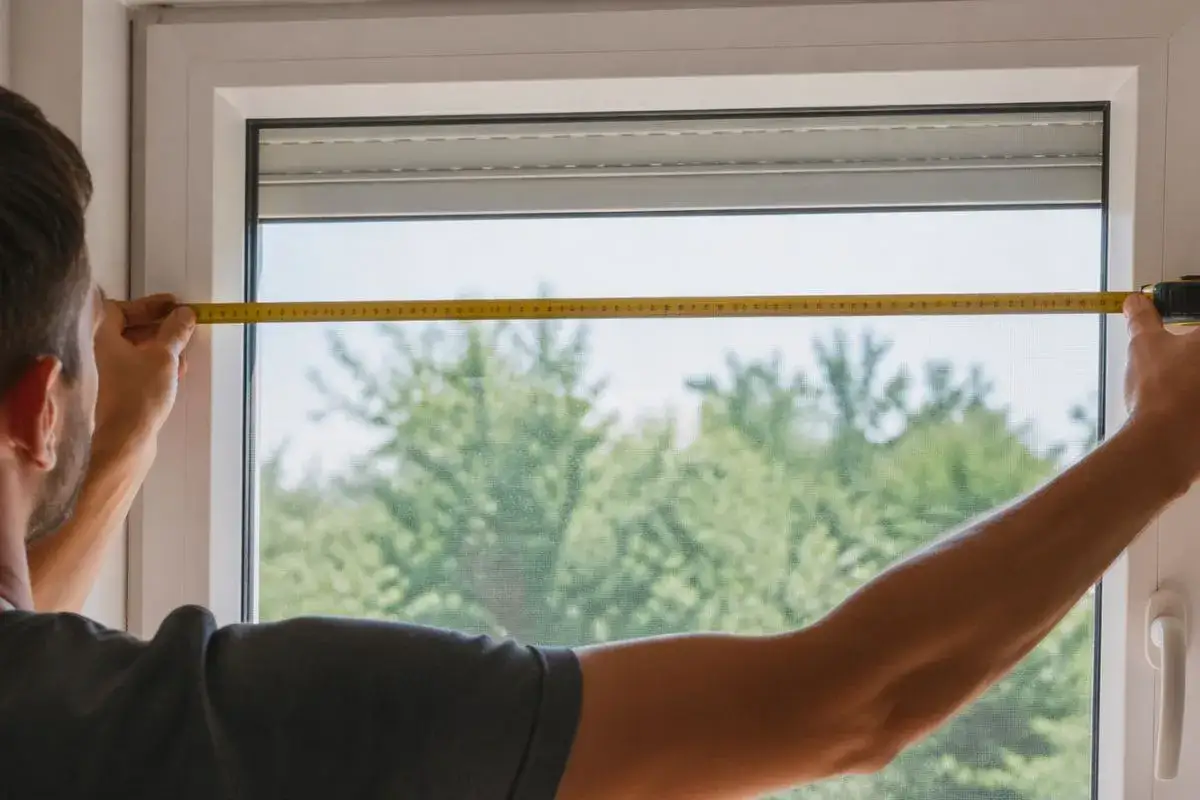

Mesurez horizontalement entre les deux montants à trois hauteurs différentes. Relevez une cote en haut, une au milieu et une en bas. Ces valeurs permettent de repérer un tableau irrégulier ou un ancien dormant qui n’est plus parfaitement parallèle.
Par exemple, vous pouvez obtenir 1 204 mm en haut, 1 201 mm au milieu et 1 203 mm en bas. La dimension de référence est alors 1 201 mm, la plus petite des trois. La cote de fabrication finale doit ensuite intégrer le jeu de pose demandé par le menuisier ou le fabricant.
Mesurer la hauteur
Réalisez le même contrôle verticalement, à gauche, au centre et à droite. Mesurez depuis l’appui ou la traverse basse jusqu’à la traverse haute, en conservant le même point de départ pour chaque relevé.
Si les résultats sont de 1 350, 1 347 et 1 349 mm, retenez 1 347 mm. Ne rajoutez jamais quelques millimètres « pour être sûr ». Une fenêtre trop grande ne rentrera pas correctement, tandis qu’un jeu maîtrisé peut être compensé lors de la pose.
Mesurer en millimètres et noter le sens
Écrivez toujours les cotes en millimètres, dans l’ordre largeur x hauteur. Notez aussi la pièce concernée, le type de fenêtre, le sens d’ouverture vu de l’intérieur et la présence éventuelle d’un volet roulant ou d’une poignée gênante.
Pour une baie ou une fenêtre à plusieurs vantaux, ne vous contentez pas de mesurer chaque ouvrant. Le fabricant doit connaître la dimension totale de la menuiserie, ainsi que la répartition des vantaux et la position des montants intermédiaires.
Contrôler l’ouverture avant de commander
Deux ouvertures peuvent afficher les mêmes dimensions tout en présentant des conditions de pose très différentes. Avant de valider la commande, je contrôle toujours l’aplomb, le niveau, les diagonales et la profondeur disponible.
Vérifier l’équerrage
Mesurez les deux diagonales de l’ouverture, de l’angle supérieur à l’angle inférieur opposé. Si elles ne sont pas proches, le tableau n’est pas parfaitement d’équerre. Un petit écart peut être absorbé par le jeu de pose, mais une différence importante doit être signalée au professionnel.
Un niveau permet aussi de vérifier que l’appui est horizontal et que les montants sont verticaux. Une fenêtre posée dans une ouverture très déformée risque de frotter, de fermer difficilement ou de perdre en étanchéité, même si sa largeur et sa hauteur semblent correctes.
Relever la profondeur
Mesurez l’épaisseur du mur ou du complexe fini, notamment lorsqu’il y a une isolation intérieure. Il faut parfois noter séparément l’épaisseur de la maçonnerie, celle de l’isolant et celle de la plaque de plâtre. Ces informations servent à choisir les tapées d’isolation, les pièces qui prolongent le dormant jusqu’au nu intérieur.
Dans une salle de bains ou une pièce humide, observez également l’état de l’appui et des raccords autour de l’ancien cadre. Une infiltration ne vient pas toujours de la fenêtre elle-même. Elle peut provenir d’un appui fissuré, d’un joint dégradé ou d’une finition murale qui laisse passer l’eau.
Prendre la hauteur d’allège
La hauteur d’allège correspond à la distance entre le sol fini et le bas de la fenêtre. Elle ne remplace pas la hauteur de fabrication, mais elle est utile pour positionner la menuiserie, vérifier la sécurité et anticiper l’emplacement d’un radiateur, d’un plan de travail ou d’un meuble.
Je mesure cette cote depuis le sol fini, et non depuis la dalle brute. Une chape, un carrelage ou un revêtement de sol peut modifier sensiblement la hauteur disponible, surtout dans un projet de rénovation où les finitions ne sont pas encore posées.
Adapter les mesures au remplacement choisi
La cote relevée sur place n’est pas toujours la dimension exacte de la fenêtre à commander. Il faut distinguer la mesure de l’ouverture, la dimension du dormant et la dimension hors tout, c’est-à-dire l’encombrement total de la menuiserie avec ses éléments périphériques.
Remplacer uniquement les ouvrants
Cette option est possible lorsque le dormant et la quincaillerie sont encore en bon état. Les mesures doivent alors être particulièrement précises, car les nouveaux ouvrants doivent correspondre aux paumelles, aux gâches et aux profils existants. Je la réserve aux situations où le système est clairement identifié et en bon état.
Installer une fenêtre sur l’ancien dormant
Pour une pose en rénovation, le fabricant demande souvent les dimensions du passage ainsi que les informations sur le recouvrement de l’ancien dormant. Il peut également demander la largeur de la feuillure, c’est-à-dire la partie en retrait qui reçoit l’ouvrant ou le vitrage.
La marge à déduire varie selon le profil, le matériau, le support et le mode de fixation. Il n’existe pas une soustraction universelle valable pour toutes les fenêtres. Utilisez donc la fiche de prise de cotes du fabricant choisi avant de transformer vos relevés en dimensions de commande.
Lire aussi : Comment nettoyer un escalier en bois encrassé sans l’abîmer ?
Repartir sur une ouverture neuve
Après une dépose totale, il faut relever le tableau fini ou prévoir les corrections qui seront faites par le maçon. Si l’ouverture doit être redressée, les mesures prises avant travaux ne correspondent plus forcément à la dimension finale.
Dans ce cas, je demande une confirmation écrite des dimensions de fabrication. Cela évite de commander une fenêtre sur la base d’une ouverture qui doit encore être modifiée.
Les erreurs qui coûtent le plus cher
La plupart des problèmes viennent moins du mètre ruban que d’une mauvaise interprétation de ce qu’il faut mesurer. Une cote prise sur le battant, sur l’ancien vitrage ou sur l’habillage intérieur ne correspond pas nécessairement à l’ouverture utile.
- Mesurer une seule fois et ignorer les différences entre le haut et le bas.
- Confondre la dimension du vitrage avec celle de la menuiserie.
- Inclure les moulures, les couvre-joints ou les anciennes finitions dans la mesure.
- Arrondir une cote de 1 197 mm à 1 200 mm sans vérifier le jeu nécessaire.
- Oublier l’épaisseur de l’isolation et la profondeur du dormant.
- Ne pas signaler un mur qui n’est pas droit ou un appui qui penche.
- Commander avant d’avoir choisi le type de pose et le fabricant.
Une autre erreur fréquente consiste à penser que la fenêtre doit être fabriquée exactement aux dimensions du tableau. En réalité, elle a besoin d’un jeu périphérique pour être positionnée, calée, fixée et rendue étanche. Ce jeu dépend de la configuration et doit être validé par le poseur.
Pour les grandes fenêtres, les baies coulissantes, les murs anciens en pierre ou les ouvertures présentant plus de quelques millimètres d’écart entre les mesures, je recommande une prise de cotes professionnelle. Le coût de cette vérification reste généralement faible face au prix d’une menuiserie fabriquée sur mesure.
Conserver un relevé exploitable pour la commande
Une fiche simple évite les confusions lorsque plusieurs fenêtres sont remplacées. Pour chaque ouverture, indiquez la pièce, le numéro de la fenêtre, les trois largeurs, les trois hauteurs, les diagonales, la profondeur et la hauteur d’allège.
| Élément à relever | Exemple | Utilité |
|---|---|---|
| Largeur haut, milieu, bas | 1 204 / 1 201 / 1 203 mm | Déterminer la largeur minimale |
| Hauteur gauche, centre, droite | 1 350 / 1 347 / 1 349 mm | Déterminer la hauteur minimale |
| Diagonales | 1 802 / 1 807 mm | Repérer un défaut d’équerrage |
| Profondeur du support | Mur et doublage séparés | Choisir le dormant et les tapées |
| Hauteur d’allège | 900 mm au-dessus du sol fini | Préparer le positionnement |
Ajoutez une photo prise de face et une autre montrant le tableau de profil. Ces images ne remplacent pas les mesures, mais elles aident le professionnel à repérer un appui saillant, un coffre de volet roulant ou une finition qui n’apparaît pas sur la fiche.
Avant de commander, faites relire le relevé en précisant clairement s’il s’agit de cotes tableau, cotes passage ou cotes de fabrication. Cette simple précision évite une grande partie des erreurs entre le chantier et l’atelier.
Une dernière vérification avant de lancer la fabrication
Une prise de cotes réussie repose sur trois idées simples. Je mesure plusieurs fois, je retiens la plus petite valeur et je ne déduis aucun jeu sans appliquer les consignes du fabricant ou du poseur.
Si l’ouverture est régulière et que le type de pose est bien défini, la commande devient très sûre. En revanche, un ancien dormant abîmé, un tableau hors d’équerre ou une rénovation avec isolation mérite une validation sur place avant toute fabrication sur mesure.
Cette rigueur permet ensuite de réaliser proprement les finitions autour de la fenêtre, qu’il s’agisse d’un enduit, d’une peinture ou d’un revêtement adapté aux pièces humides. La bonne mesure ne fait pas tout, mais elle donne à la pose et aux finitions la base solide dont elles ont besoin.
