Une fuite sous le ballon, un disjoncteur mal calibré ou une résistance alimentée à vide peuvent transformer une simple rénovation de salle de bains en véritable problème. Pour réussir le branchement d’un chauffe-eau électrique, il faut donc traiter ensemble les raccordements d’eau, la protection du tableau, le pilotage en heures creuses et la mise en service. Je détaille ici le schéma fiable, les dimensions à respecter, les erreurs courantes et le budget à prévoir.
Les points essentiels pour une installation fiable et durable
- Groupe de sécurité neuf, directement monté sur l’arrivée d’eau froide.
- Disjoncteur 20 A maximum sur un circuit dédié avec conducteurs de 2,5 mm².
- Interrupteur différentiel 30 mA de type AC en amont du circuit.
- Disjoncteur 2 A indispensable pour la commande d’un contacteur heures creuses.
- Remplissage complet du ballon avant toute remise sous tension.
Le bon schéma sépare clairement l’eau et l’électricité

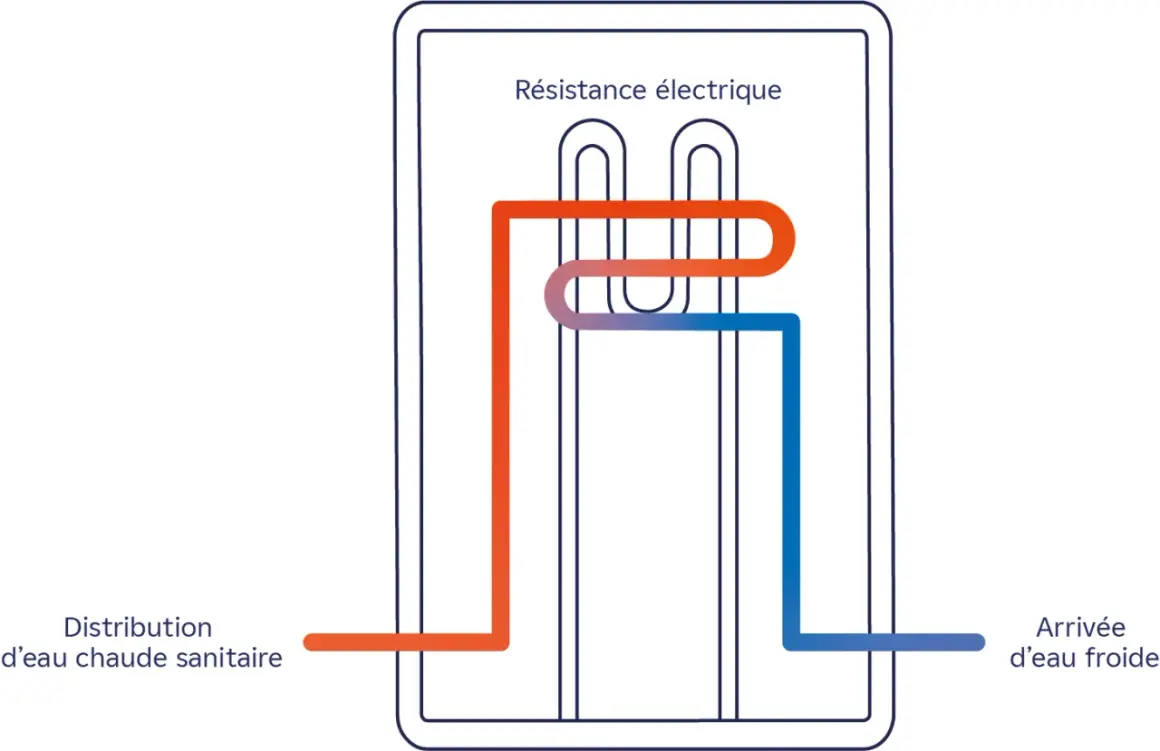

Un chauffe-eau à accumulation possède deux circuits distincts. Le premier transporte l’eau froide vers la cuve puis l’eau chaude vers les robinets. Le second alimente la résistance électrique et doit être protégé comme un circuit spécialisé. Cette séparation paraît évidente, mais c’est précisément son absence qui explique beaucoup de montages bricolés et difficiles à dépanner. Avant de commencer, je vérifie toujours quatre éléments. Le support doit pouvoir porter le poids du ballon rempli, l’évacuation doit se trouver à proximité du groupe de sécurité, le tableau doit accepter une ligne dédiée et l’emplacement doit respecter les règles électriques applicables aux pièces d’eau. Un ballon de 200 litres peut dépasser 250 kg une fois rempli, ce qui rend la fixation aussi importante que le câblage.Le circuit hydraulique en quelques repères
- Le piquage bleu correspond à l’arrivée d’eau froide.
- Le piquage rouge correspond à la sortie d’eau chaude.
- Le groupe de sécurité protège la cuve contre la surpression et permet sa vidange.
- Le siphon conduit l’eau de dilatation vers l’évacuation.
- Un raccord diélectrique limite la corrosion entre métaux différents.
Le circuit électrique indispensable
Le ballon doit être raccordé à une ligne qui lui est réservée, avec une phase, un neutre et un conducteur de protection relié à la terre. En installation résidentielle classique, on prévoit généralement un câble de 2,5 mm² protégé par un disjoncteur divisionnaire de 20 A maximum.
Le circuit est placé sous un interrupteur différentiel 30 mA de type AC. En cas d’abonnement heures pleines/heures creuses, le contacteur jour/nuit et son circuit de commande complètent cette protection. Enedis rappelle également cette association entre différentiel 30 mA, disjoncteur 20 A et protection 2 A du contacteur.
Réaliser le raccordement hydraulique sans créer de fuite
Le groupe de sécurité est la pièce centrale du raccordement sanitaire. Il doit être neuf, adapté au ballon et monté directement sur l’entrée d’eau froide, généralement en 3/4 pouce. Pour un modèle courant, la soupape est tarée à 7 bar et l’appareil doit être conforme à la norme EN 1487.Je déconseille fortement d’intercaler un flexible, un té ou une vanne entre le groupe et le piquage du chauffe-eau. Le groupe doit pouvoir agir directement sur la cuve. La vanne d’arrêt se place en amont, sur l’arrivée d’eau froide du réseau.
Les étapes de raccordement
- Nettoyer les canalisations afin d’éviter que des impuretés ne bloquent le clapet du groupe.
- Visser le groupe de sécurité sur le piquage bleu en suivant la notice du fabricant.
- Installer le siphon sous la soupape et le relier à une évacuation d’eaux usées.
- Raccorder l’arrivée d’eau froide sur la vanne du groupe avec les joints adaptés.
- Raccorder la sortie d’eau chaude avec un raccord diélectrique, de préférence sur le piquage rouge.
- Contrôler la pente et l’accessibilité de l’évacuation avant de fermer les habillages.
L’évacuation du groupe doit rester à l’air libre et s’écouler librement dans le siphon. Un léger goutte-à-goutte pendant la chauffe est normal, car l’eau augmente de volume. En revanche, un écoulement continu indique souvent une pression trop élevée, un groupe entartré ou un clapet défectueux.
Le cas du PER et des autres tubes synthétiques
Les canalisations en PER ou en matériau plastique doivent être protégées contre la température de l’eau en sortie de ballon. Dans une rénovation lourde ou une installation neuve, un limiteur thermostatique peut être nécessaire pour réduire le risque de brûlure et préserver les tubes. Il se place selon le schéma du fabricant, et non au hasard directement sur la cuve.
Si la pression d’arrivée dépasse 5 bar, un réducteur de pression est requis. Je le place sur l’arrivée générale, après le compteur et en amont du groupe de sécurité, avec un réglage souvent situé autour de 3 à 4 bar. Installer le réducteur juste devant le ballon ne règle pas correctement le problème et complique l’entretien.
Préparer un branchement électrique conforme au tableau
La ligne du chauffe-eau part du tableau électrique et ne doit alimenter aucun autre appareil. Le montage de base comprend un interrupteur différentiel 30 mA, un disjoncteur 20 A et un câble comportant phase, neutre et terre. Une prise classique, une rallonge ou un branchement partagé avec une machine à laver ne conviennent pas.
| Élément | Rôle | Valeur courante |
|---|---|---|
| Interrupteur différentiel | Détecte les fuites de courant et protège les personnes | 30 mA, type AC |
| Disjoncteur du ballon | Protège la ligne contre les surcharges et courts-circuits | 20 A maximum |
| Câble d’alimentation | Relie le tableau au chauffe-eau | 3 conducteurs de 2,5 mm² |
| Disjoncteur de commande | Protège la bobine du contacteur | 2 A |

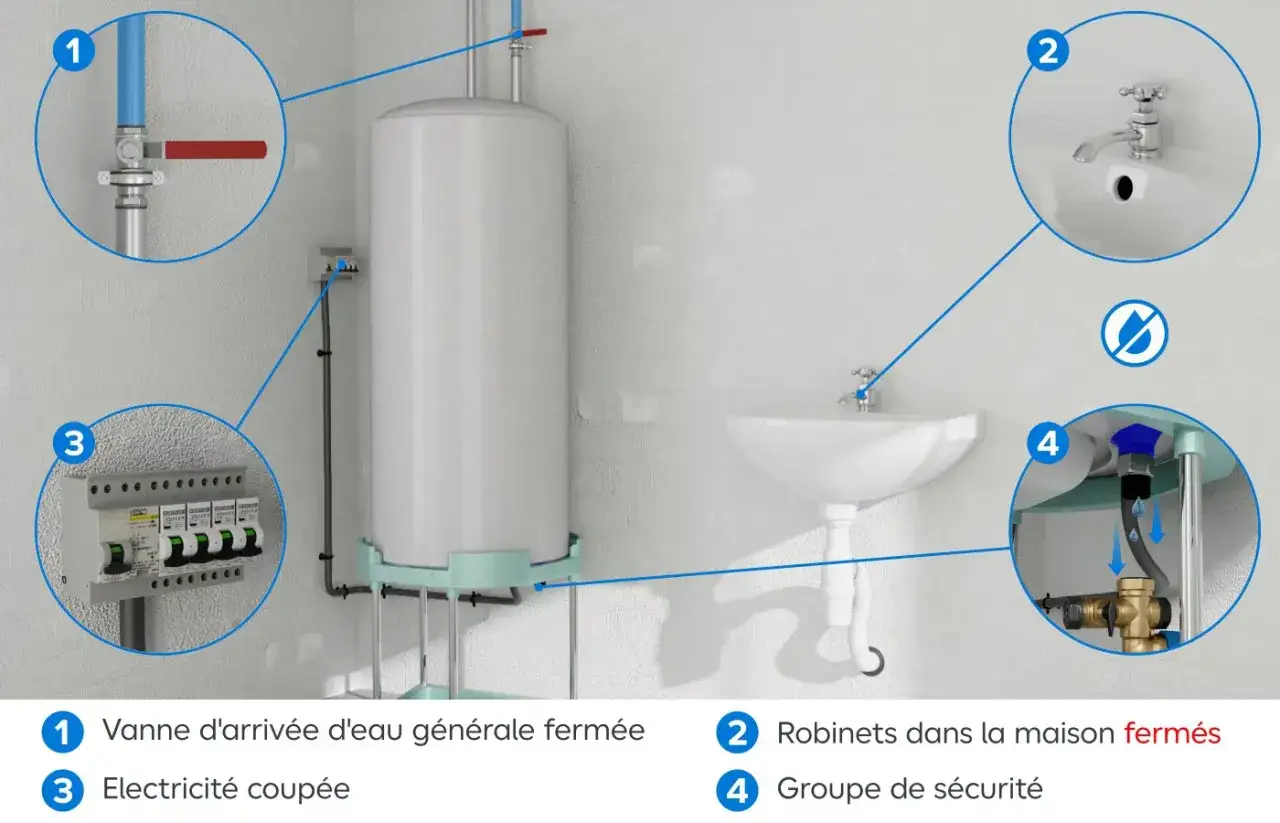

Avant toute intervention dans le tableau, je coupe l’alimentation générale, je condamne si possible la remise sous tension et je contrôle l’absence de tension avec un appareil approprié. Le simple fait d’abaisser un disjoncteur ne suffit pas toujours à identifier un circuit ancien ou mal repéré. Si le tableau est ancien, sans terre fiable ou équipé de fusibles difficiles à identifier, mieux vaut confier cette partie à un électricien.
Pourquoi le 20 A ne doit pas être remplacé par un calibre supérieur
Augmenter le calibre pour éviter les déclenchements est une mauvaise solution. Le disjoncteur protège d’abord les conducteurs contre leur échauffement. Avec une ligne prévue en 2,5 mm², passer à 25 ou 32 A sans refaire le dimensionnement peut provoquer une surchauffe avant que la protection ne réagisse.
Un déclenchement répété doit conduire à rechercher la cause. Il peut s’agir d’une résistance en défaut d’isolement, d’un thermostat endommagé, d’un câble mal serré ou d’un appareil trop puissant pour le circuit. Le remplacement du disjoncteur par un modèle plus fort masque le problème au lieu de le résoudre.
Ajouter un contacteur heures creuses au bon endroit
Le contacteur jour/nuit ne protège pas le chauffe-eau. Il commande simplement son alimentation selon le signal d’heures creuses transmis par le compteur ou le système de gestion du réseau. Son intérêt dépend donc de l’abonnement souscrit et de la différence réelle entre les tarifs, pas seulement de la présence d’un compteur Linky.
Le montage courant comporte un contacteur bipolaire, un disjoncteur 20 A pour la puissance et un disjoncteur 2 A pour la bobine de commande. Les bornes de commande, souvent repérées A1 et A2, sont reliées au circuit heures creuses selon le schéma du fabricant et de l’installation existante.
| Position du contacteur | Fonction | Usage conseillé |
|---|---|---|
| Auto | Le ballon chauffe pendant les périodes commandées | Fonctionnement quotidien |
| 0 | L’alimentation du ballon est coupée | Absence prolongée ou intervention |
| Marche forcée | Le ballon chauffe immédiatement | Besoin exceptionnel d’eau chaude |
Sans abonnement heures creuses, le contacteur n’est pas indispensable. Le ballon peut fonctionner directement via son disjoncteur dédié, ou avec une programmation adaptée. Je déconseille cependant de modifier les fils du compteur sans qualification, car les bornes de télécommande et les repérages varient selon les équipements.
Remplir, contrôler et mettre en service le ballon
La règle la plus importante est simple. On ne met jamais un chauffe-eau sous tension avant de l’avoir rempli. Une résistance qui chauffe à sec peut être détruite en quelques instants, même si l’appareil est neuf.
- Couper le disjoncteur du ballon.
- Ouvrir un ou plusieurs robinets d’eau chaude.
- Ouvrir lentement la vanne d’arrivée d’eau froide du groupe.
- Attendre que l’eau sorte régulièrement du robinet, sans bulles d’air.
- Fermer les robinets et inspecter tous les raccords.
- Actionner brièvement la soupape du groupe pour vérifier son écoulement.
- Remettre le disjoncteur sous tension seulement après ces contrôles.
Après la première chauffe, je vérifie une seconde fois les raccords, car les variations de température peuvent révéler une faiblesse d’étanchéité. Le groupe de sécurité doit aussi être manœuvré régulièrement, souvent une fois par mois, afin de limiter le risque de blocage par le tartre.
Lire aussi : Quelle hauteur pour un robinet de baignoire ?
Les erreurs que je rencontre le plus souvent
- Groupe monté à l’envers ou éloigné de l’entrée froide avec plusieurs accessoires intercalés.
- Absence de siphon, qui laisse remonter les odeurs des eaux usées.
- Ballon alimenté avant remplissage, avec risque de destruction de la résistance.
- Fil de terre oublié ou raccordé sur une canalisation au lieu de la borne prévue.
- Contacteur sans disjoncteur 2 A sur son circuit de commande.
- Pression supérieure à 5 bar sans réducteur en amont de l’installation.
Évaluer le coût d’un raccordement ou d’un remplacement
Pour un remplacement électrique au même emplacement, avec les arrivées d’eau, l’évacuation et la ligne électrique déjà disponibles, la main-d’œuvre se situe souvent autour de 250 à 500 €. En incluant la fourniture du ballon, un remplacement complet se rencontre fréquemment dans une fourchette de 850 à 1 750 €, selon la capacité, la marque, l’accès et la région.
La facture augmente rapidement si le nouvel emplacement impose de créer une évacuation, de renforcer le mur, de tirer une ligne dédiée ou de reprendre un tableau ancien. Un devis sérieux doit distinguer le ballon, la dépose, le groupe de sécurité, les raccords, la mise en conformité électrique et l’évacuation de l’ancien appareil.
Pour une installation dans une salle de bains, une rénovation lourde ou un tableau sans protection différentielle fiable, je recommande de faire valider le montage par un professionnel qualifié. Le coût d’un contrôle reste faible face aux conséquences possibles d’une fuite, d’un défaut d’isolement ou d’une fixation sous-dimensionnée.
Le contrôle final qui évite les mauvaises surprises
Avant de considérer le chantier terminé, il faut pouvoir suivre visuellement le chemin de l’eau et celui du courant. Le groupe doit être accessible, son siphon propre, la cuve stable, la terre raccordée et le disjoncteur clairement identifié dans le tableau.
Une installation réussie n’est pas seulement celle qui produit de l’eau chaude. C’est celle qui reste étanche, protégée, maintenable et compréhensible plusieurs années plus tard, y compris pour la personne qui devra un jour remplacer le groupe de sécurité ou diagnostiquer une panne.
